一、霍尔零磁通电流传感器的特点

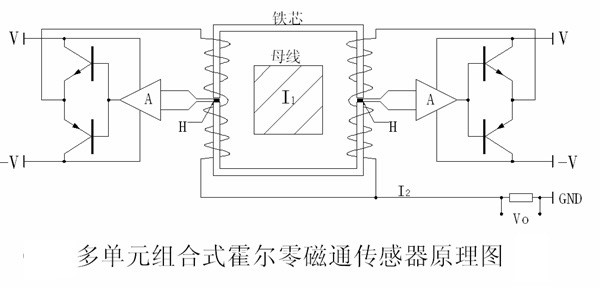

我公司的《多单元组合式霍尔检零强电流测量仪》采用多通道积木叠加式的霍尔零磁通闭环原理。它涵盖零磁通传感器的诸多优点，可在任意大小的强直流或脉动直流电流的计量和控制中组合使用，相比霍尔直测式（霍尔开环）精度更高。

1、量值准确

 多单元组合式霍尔检零强电流测量仪由于铁芯内磁通平衡后为零时，N 仅与 值的大小有关，同放大器的放大量、放大器的稳定性以及霍尔元件的温度稳定性、霍尔元件灵敏度的稳定性等外环路的量变无关。由于N的匝数绕好后不会改变，只要精确检测出 的值，就得到了的精确度量。由于这种零磁通检测电流的原理是建立在零磁平衡的基础之上，它依据电流回路中的标准电阻反映线包电流大小，它不能够人为调整量值凑数，这从理论上就保证了测量结果的准确性。

2、稳定可靠

    通过动态检零的原理可知，母线在铁芯上产生的磁场是由霍尔元件检测到的信号产生反馈电流通过线包来抵消为零的，是一个大环路闭环反馈系统，是非常稳定的电路系统。这种系统由于有多个低电压的零磁通单元组成，所以不过热，不击穿，其寿命和工作稳定性非常高。

3、线性度高

利用零磁通原理制成的传感器在铁芯中的磁场永远处在动态零磁通状态下，不受铁芯磁化曲线影响，不受霍尔元件本身非线性的影响，所以“检零”这种原理制作的电流传感器线性度非常高。“检零”电路的线性度只围绕着零点动态变化。

4、防磁能力强

当闭合回路铁芯中的磁通为动态零时，其很小的铁芯截面积就能够保证铁芯在任何母线电流下导磁率都不饱和，没有漏磁的闭合铁芯在磁通不饱和时的防外磁场的能力极强，所以这种方法制作的传感器具有很强的防磁能力。

5、温度变化对测量精度无影响

由于霍尔元件仅检测磁路中的零磁通的零点值，铁芯也只处在动态零磁通状态下工作，被检测的电流的大小是为抵消母线作用在铁芯上的磁场，所以铁芯因温度引起的导磁率的变化、霍尔元件输出引起的温度变化以及电路受温度的影响都不会改变这个零点，被检测电流的大小也就不会受这些因素的影响，所以这种电流测量系统本身有着非常好的抗温度变化的能力。

6、现场测量精度高

根据等安匝原理，只要二次线圈圈数准确，二次电流取样电阻精度足够高，很容易就能达到所需测量精度，它能够很有效的避免标定误差。而且强防磁能力、高线性度、低温漂是对现场精确测量和控制的主要需求，零磁通传感器都能有效的实现这些要求。

由此可见，霍尔零磁通电流传感器在现场计量中具有霍尔直检传感器所不具备的众多的优点。

本公司霍尔零磁通产品自研制成功以来，经过二十余年的现场检验和运行，产品精度及产品可靠性得到了充分验证。在化工、氯碱、电解、电镀等大电流整
